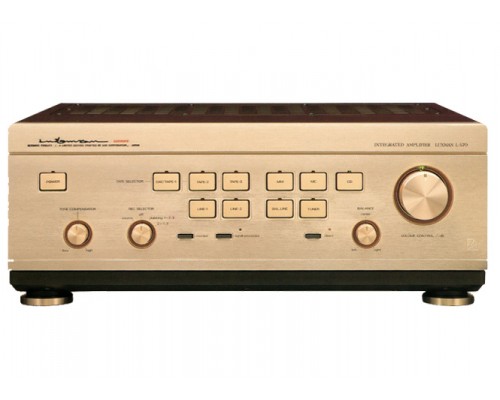

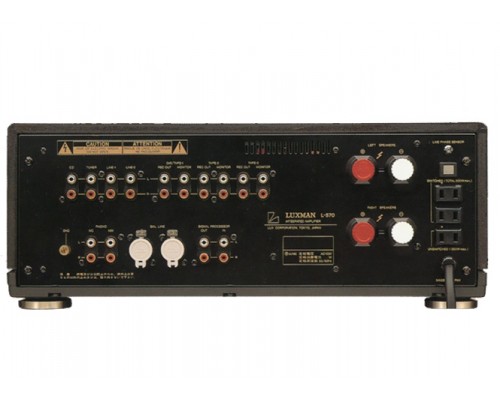

Luxman L-570

Это интегральный усилитель, разработанный путем объединения ноу-хау для выражения сверхнизких частот, полученного с помощью M-07, и методов обработки очень слабых сигналов, полученных с помощью C-06 и E-06.

Секция усилителя мощности использует метод работы чистого класса А. В этом методе постоянный ток смещения всегда подается до максимального выхода, благодаря чему не возникает колебания рабочей точки из-за сигнала, и достигается качественная силовая характеристика работы класса А.

В блоке питания используется силовой трансформатор большой мощности, который на 30% больше, чем в обычном усилителе того же класса.
Кроме того, секция питания постоянного напряжения независимой обмотки каждой ступени была тщательно спроектирована, чтобы иметь низкий импеданс для улучшения характеристик мгновенного отклика. В частности, токовая мощность силового каскада имеет запас в 1,5 раза по сравнению с нормальным для достижения сверхнизкого импеданса.

Путь сигнала от входного разъема до разъема динамика структурирован таким образом, чтобы полностью исключить сложную маршрутизацию и ненужные мелкие объекты.
Для переключения входа проводка укорачивается за счет дистанционного переключения только выбранной клеммы, включая клемму заземления, в оптимальном положении рядом с входной клеммой. Для переключения используется азотное реле с герметичными контактами для улучшения качества звука.
Кроме того, клемма динамика выделена без переключения A/B, а клемма для наушников также исключена, так что она напрямую подключена к силовому каскаду без какой-либо дополнительной цепи.

PC-OCC для контроля качества звука используется в важных точках внутренней проводки.

Для нижнего шасси принято нерезонансное нижнее шасси. Вместе с конструкцией с симметричным балансом веса слева и справа мы продвигаем нерезонансность.

Усилитель для картриджа MC и усилитель для картриджа MM составляются независимо, и каждый из них устанавливается отдельно.
В усилителе MC используется сверхмалошумящий полевой транзистор с высоким Gm, подключенный параллельно, и малошумящий источник опорного напряжения, сочетающий в себе постоянный ток и постоянное напряжение для части источника питания, чтобы реализовать чрезвычайно малошумящий источник питания с низким импедансный выход.
Усилитель-эквалайзер также работает в режиме класса А, обеспечивая высококачественное воспроизведение аналоговых дисков.

В части громкости используется аттенюатор Ultimate.
Обычная бесступенчатая регулировка громкости имеет ограничение по качеству звука из-за блуждающего тока скользящей части и материала контакта, поскольку металл скользит по углеродной пленке. Окончательный аттенюатор, используемый в L-570, представляет собой аттенюатор типа поворотного переключателя с 32 контактами, который основан на недавно разработанном поворотном ползунковом переключателе и состоит из позолоченной подложки из стекло-эпоксидной смолы с немагнитными резисторами, установленными один за другим, и корпус щита из литого под давлением экструдированного материала. Это снижает ухудшение качества звука по громкости.

Чтобы обеспечить стабильную работу, мы недавно разработали и внедрили высокоэффективный радиатор с ребрами из чистой меди с высоким эффектом теплового излучения.

Качество звука дополнительно улучшается за счет использования того же материала, что и усилитель мощности M-07, в различных частях, таких как сопротивление позолоченного колпачка. В L-570 используются детали для улучшения качества звука, такие как высокопроизводительный стирольный конденсатор и электролитический конденсатор с чистым фокусом.

Компенсатор тона используется в качестве контроллера коррекции тона.

Когда селектор записи находится в положении OFF, выход записи отключается от сигнальной системы, чтобы предотвратить ухудшение качества звука.

Используется датчик фазы сети, и полярность источника питания (направление вставки штекера) можно отрегулировать правильно.
