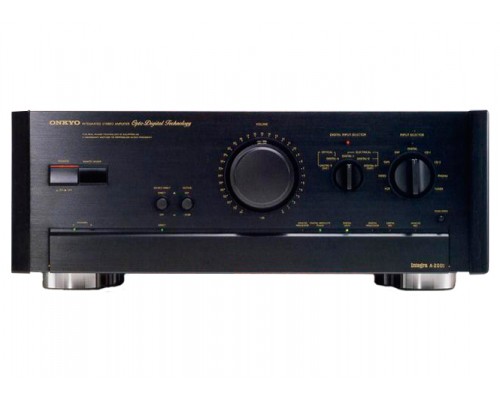

ONKYO integra a-2001

Предварительный усилитель, который сочетает в себе схему усилителя высокой чистоты с простой схемой передачи, а также включает цифро-аналоговый преобразователь.

В секции усилителя мощности используется недавно разработанная система оптического привода.
В этом методе опорный ток схемы дифференциального усилителя первого каскада получается от фотогальванического элемента, который генерирует постоянное напряжение при облучении светом. При получении эталонного тока с более высокой точностью, чем при использовании обычного метода, выполняется высокоточное преобразование V в I.

На заключительном этапе силового блока используется параллельная двухтактная система, состоящая из четырех больших выходных транзисторов с потерями коллектора 150 Вт для реализации выхода с запасом.

Для предотвращения помех между аналоговыми и цифровыми цепями в секции питания для цифровых цепей используется специальный силовой трансформатор, а для аналоговых цепей устанавливается сверхбольшой силовой трансформатор с обмотками для каждой вторичной стороны Line 5.
В схеме выпрямления и сглаживания используются восемь низкоимпедансных двухвалковых Chemi-Cons (96 000 мкФ) со значением сопротивления в три раза меньше, чем у обычных, и быстродействующий выпрямительный диод с быстрым временем восстановления для обеспечения стабильного тока. поставлять.

Чтобы предотвратить неблагоприятное воздействие вибрации, мы использовали жесткое шасси из высокоуглеродистой стали с высокой плотностью, большой массой и превосходной способностью подавления вибрации. Все компоненты, такие как силовые трансформаторы и печатные платы усилителя, монтируются на этом основании.
Это шасси имеет 6-точечную конструкцию крепления, обеспечивающую стабильную установку за счет балансировки веса Integra A-2001.

Чтобы предотвратить искажение из-за взаимных помех каждой цепи, используется отдельная конструкция из четырех блоков.
Блок питания размещен в конце коробки и полностью отделен защитной пластиной. Кроме того, управляемый светом цифро-аналоговый преобразователь и схема цифровой обработки заключены в электромагнитно-экранированный корпус с медным покрытием и отделены от источника питания с противоположной стороны.

Цифровая схема оснащена недавно разработанным настоящим 18-битным двойным цифро-аналоговым преобразователем с оптическим управлением.
