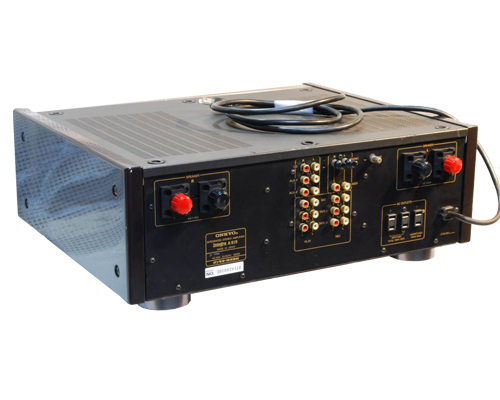

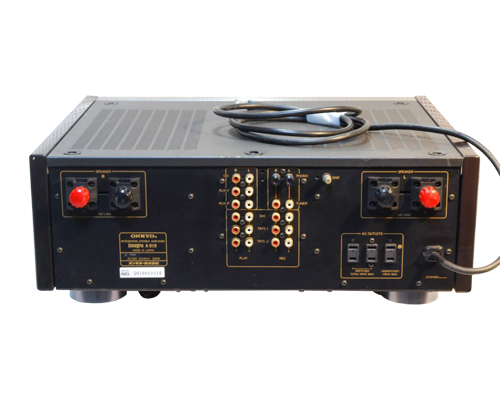

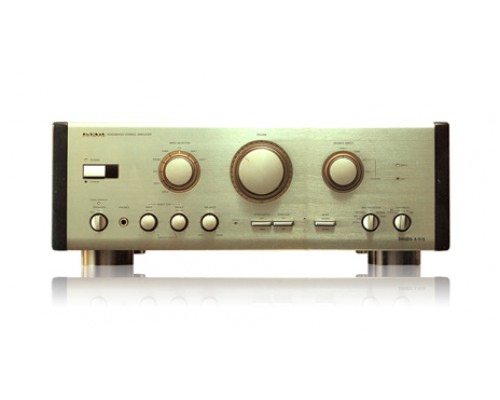

ONKYO Integra A-919

Это предварительный усилитель, который объединяет в себе ноу-хау дизайна серии Integra и тщательно следит за качеством звучания.

В секции усилителя мощности используется уникальная для Onkyo конфигурация сверхточного усилителя.

В этом усилителе используется система Bi-MOS преобразователей, которая выполняет преобразование напряжение-ток перед выходным каскадом. Усилитель с преобразователем тока достигает стабильного и линейного усиления за счет усиления по току.

В отличие от обычного выходного каскада, на усилитель тока не влияют характеристики преобразования напряжения в ток транзистора. Он состоит из усилителя тока, который подает выходной ток на динамик пропорционально току, поступающему от предыдущего каскада. Он обладает превосходной линейностью и не изменяется с температурой.

Система Bi-MOS преобразователя, принятая в предыдущем каскаде, представляет собой схему, использующую два элемента, MOS FET и биполярный транзистор. В области малых токов МОП-транзистор демонстрирует пологое нарастание кривой, а в области больших токов преобладают растянутые и линейные характеристики биполярного транзистора. В результате в области кроссовера получаются характеристики, близкие к прямой линии, а характеристики линейности с удлинением реализуются даже в области больших амплитуд.

Кроме того, эта секция усилителя мощности имеет характеристики push-pull для всех каскадов с идеальной симметрией + сторона / - сторона. Усилительный каскад последнего каскада, следующий за дифференциальным усилительным каскадом первого каскада, предварительным драйвером и Bi-MOS каскадом преобразователя, имеет 3-параллельную конфигурацию.

Принята сдвоенная монауральная конфигурация, в которой левый и правый каналы являются независимыми. Блок малого сигнала размещен в центре, а секция питания / секция питания для обработки большого тока размещена слева и справа.

Это уменьшает помехи, вызванные электромагнитными волнами от больших токов, и сокращает расстояние передачи сигнала.

Секция питания оснащена двумя трансформаторами LASER, по одному с левой и правой стороны, что позволяет снизить магнитный поток утечки, излучаемый в окружающее пространство, примерно до 1 / 30 от потока обычных трансформаторов.

Кроме того, вторичная обмотка силового трансформатора сделана независимой для усилителя мощности, усилителя эквалайзера и схемы защиты, а для микрокомпьютера установлен подтрансформатор для устранения помех между каждым каскадом.

Структура шасси представляет собой 3 коробки, источник питания и секция питания для обработки больших токов расположены с левой и правой стороны, а входной эквалайзер-усилитель и предусилитель для обработки малых сигналов расположены в центральной коробке для устранения взаимных помех.

Нижнее шасси также разделено на 3 части для уменьшения помех, вызванных током шасси.
