ONKYO Integra A-927LTD

Усовершенствованный предосновной усилитель на базе Integra A-927.
Он спроектирован как усилитель, который команда разработчиков хочет использовать самостоятельно, и реализуется небольшим объемом производства 300 единиц в месяц.

В то время как обычный транзисторный усилитель использует схему Дарлингтона, в которой эмиттерные повторители подключены к усилителю мощности в несколько каскадов, в A-927LTD используется инвертированная схема Дарлингтона, в которой коллекторные повторители подключены к оконечному каскаду.
Поскольку инвертированный повторитель Дарлингтона является коллекторным повторителем, нелинейные искажения между базой и эмиттером силового транзистора не попадают в сигнальную цепь, поэтому нелинейные искажения могут быть уменьшены.

В дополнение к традиционной теории заземления потенциал земли представляет собой замкнутый контур для каждой ступени от входа сигнала до выхода сигнала, так что потенциал не изменяется, даже если через нагрузку протекает ток.
Это устраняет помехи, вызванные контуром заземления, которые ранее вызывали маскировку музыкальной информации, а также улучшает отношение сигнал/шум и другие функции.

Чтобы реализовать усилитель без обратной связи, NFB (отрицательная обратная связь) исключается из каскада усиления мощности усилителя мощности, а низкий коэффициент искажения реализуется путем пересмотра схемы.
Кроме того, путем пересмотра схемы температурной компенсации была достигнута превосходная термическая стабильность, и устранена необходимость в небольшом резисторе, вставленном последовательно на выходной стороне обычного усилителя, а выходное сопротивление усилителя мощности было уменьшено.

Оснащен функцией присутствия в середине шины, которая контролирует ощущение перегруженности, вызванное характеристиками комнаты для прослушивания.
Это усиливает и срезает средние и низкие частоты в диапазоне от 200 до 300 Гц, что невозможно при обычной коррекции тона, и устраняет неприятное ощущение перегруженности.
Кроме того, когда управление шиной усиливается, кабина одновременно устанавливается на средний диапазон, что также эффективно, когда становится трудно слушать.

В дополнение к прямой позиции источника, которая обходит тональную цепь, установлена ​​прямая позиция усилителя мощности, которая может напрямую подаваться на усилитель мощности с выделенного входного разъема только через громкость.

Используется 4-рядный высококачественный стопорный том, так что отдельные схемы могут быть настроены для каждой позиции тона и прямой позиции.
Кроме того, при реальных рабочих условиях подъем кривой затухания делается постепенным, а входная чувствительность пересматривается для получения наименьших эксплуатационных ощущений.

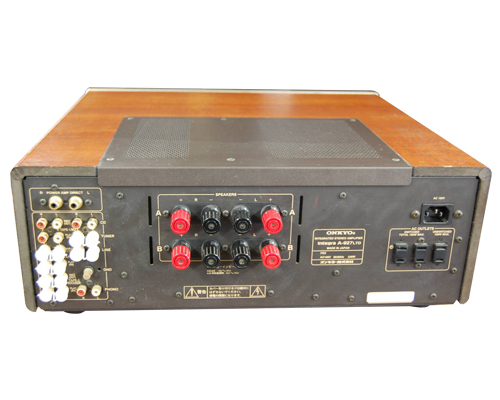

Кабель питания использует метод ввода (разъем питания) в соответствии со стандартом IEC и имеет диаметр 2 мм. ² Кабель кабеля OFC (бескислородная медь) подключен.
Это позволяет заменить и модернизировать кабель.

Внутренняя структура разработана таким образом, чтобы минимизировать путь прохождения сигнала от входа до выхода и построить рациональную линию питания. Компоновка схемных блоков оптимизирована как усилитель.
Каждый блок имеет прочную коробчатую конструкцию и соединен друг с другом для увеличения прочности шасси в целом. Кроме того, основное внимание уделяется анализу вибрации, и повсюду предусмотрены ребра неправильной формы для обеспечения силы и рассеивания резонанса.

Секция питания оснащена лазерным трансформатором с двойным сердечником, который представляет собой дальнейшую эволюцию ранее использовавшегося лазерного трансформатора.
В этом трансформаторе удалось уменьшить магнитную утечку до предела за счет объединения двух сердечников катушки, которые являются непрерывными в направлении вращения с меньшим магнитным сопротивлением. Кроме того, отрезав часть сердечника, форму катушки можно сделать цилиндрической, и даже очень толстый медный провод можно намотать без труда, что значительно улучшит возможности подачи тока.

Электролитический конденсатор оснащен синим конденсатором, нестандартной деталью, отличающейся прочностью и изысканностью. Медная фольга на печатной плате, составляющая основную схему, имеет толщину 70 мкм, что вдвое превышает обычную толщину, что обеспечивает высокое качество.
Кроме того, пленка WIMA wimA и высокоточные углеродные резисторы используются во всех основных областях, связанных с качеством звука, для улучшения качества звука.

Использование переключающего аттенюатора для управления балансом предотвращает ухудшение качества звука и обеспечивает надежность.
Он также оснащен фонокорректором с переключением MM/MC.

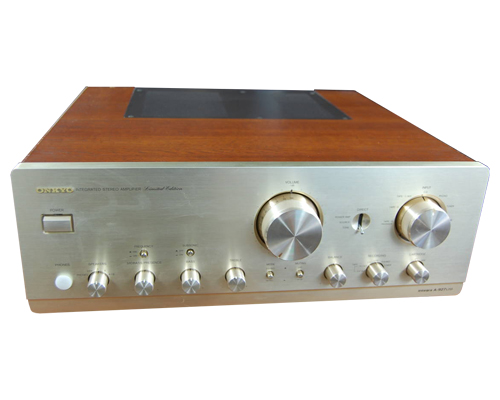

В качестве специальной спецификации A-927LTD он использует рифленую ручку регулировки громкости и селектора, с помощью которой вы можете наслаждаться ощущением высокого класса и ощущением работы, чтобы уменьшить внешнюю вибрацию.
Разъем динамика также позолочен.
