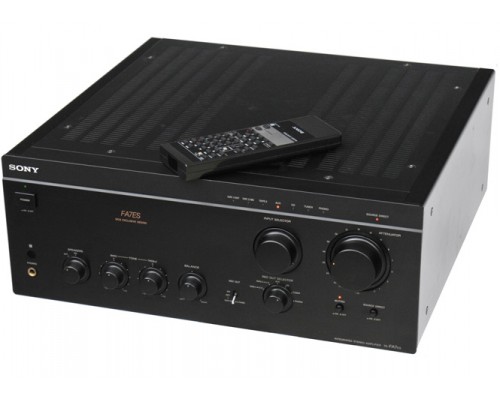

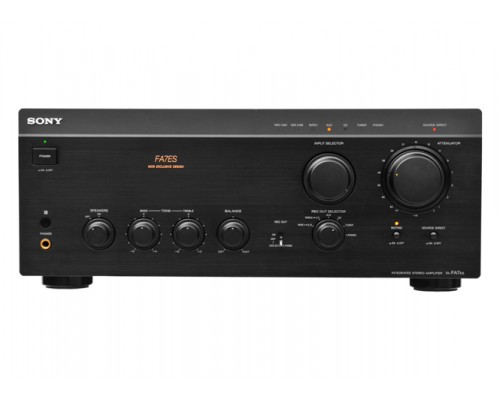

Sony TA-FA7ES

Используется двойная монофоническая структура, в которой блок питания размещается посередине корпуса, а правый и левый усилители мощности размещаются по бокам.

Хорошее разделение каналов достигается за счет разделения силовой части между каналами, например, независимого левого и правого моноусилителя с каждым радиатором, что вызывает перекрестные помехи.

Глядя на влияние секции питания и секции источника питания большого тока, 2 BOX отдельная структура, отделяющая внутреннюю часть корпуса лучом, используется для передней секции, несущей слабый сигнал.

Схема усиления начинается с перехода на полевых транзисторах, который устраняет необходимость в разделительном конденсаторе входного каскада, а также на всех немагнитных полевых транзисторах, предназначенных для аудио, включая каскад повышения напряжения (каскад класса A), драйверный каскад на полевых МОП-транзисторах и заключительный каскад. силовой МОП-транзистор. Это принятая конфигурация FET.

Поскольку полевой МОП-транзистор имеет высокое входное сопротивление, он может электрически изолировать драйвер и выходной каскад и уменьшить помехи друг другу. Это имеет то преимущество, что позволяет достичь высокого качества звука с относительно простой конфигурацией схемы и избежать однорядных искажений, которые легко прикрепляются к уху.

Чтобы воспользоваться превосходными характеристиками полевых МОП-транзисторов, в новом усилителе ES используется специфическая конструкция МОП-транзисторов.

В этой схеме в цепь смещения добавлен оптический элемент с той же температурной характеристикой, что и у МОП-транзистора, чтобы избежать изменения тока холостого хода, возникающего, когда температурная характеристика цепи смещения не совпадает с температурной характеристикой тока. каскад усиления МОП-транзистора. Он сконфигурирован, чтобы называться схемой оптического смещения. В результате поддерживается постоянный ток холостого хода и осуществляется более стабильное усиление звукового сигнала.
Также, увеличив емкость шунтирующего конденсатора цепи смещения и уменьшив импеданс, мы добились богатого диапазона низких частот.

Недавно разработанный тороидальный трансформатор считается трансформатором силовой части. В этом трансформаторе сцепление катушек улучшено за счет изменения поперечного сечения сердечника, которое в обычном тороидальном трансформаторе представляет собой квадрат, на эллиптическую форму. При этом эффективность еще больше повышается, генерация вибрации значительно снижается, а влияние на аудиосигнал уменьшается. Кроме того, он имеет свойство уменьшать импеданс, поскольку общая длина катушки короткая.

Источник питания Advanced STD (Spontaneous Twin Drive) принимается как часть источника питания.
В обычном источнике питания STD принята конфигурация, в которой питание подается отдельно и независимо от схемы выпрямителя для каждого каскада повышения напряжения (этап класса A) и каскада усиления мощности (этап класса B). В результате изменение напряжения питания каскада повышения мощности не оказывает отрицательного влияния на питание каскада повышения напряжения даже в момент большой выходной мощности, и достигается улучшение качества звука.
Усовершенствованный источник питания STD еще больше улучшает это за счет добавления индукционной катушки к каскаду повышения напряжения для уменьшения колебаний напряжения во время выпрямления, а также за счет установки конденсатора большой емкости можно обеспечить большой мгновенный ток. Соответствует. Это улучшает отношение сигнал/шум и динамический диапазон в средне-высоком качестве звука и слышимости.

Используется недавно принятая чистая входная схема. В этой схеме переключение на сигнальной линии от селектора входов до основной громкости было резко уменьшено до менее чем половины обычного, а деградация сигнала была подавлена. По той же причине схема шумоподавителя также не допускает никаких точек контакта на пути прохождения сигнала.
Кроме того, все сигналы с каждой входной клеммы ранее отправлялись на селектор Rec out, но чистота сигнала сохраняется настолько чистой, насколько это возможно, за счет высвобождения цепи вне выбранного источника сразу после входной клеммы после выбора клеммы Rec.

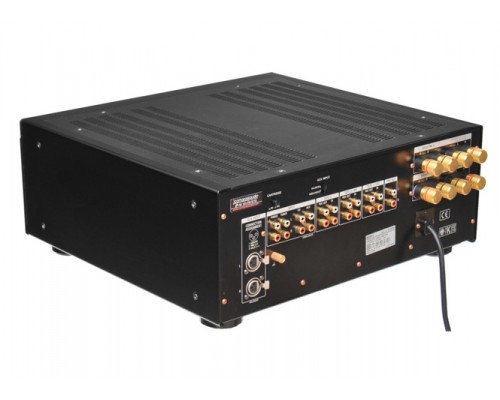

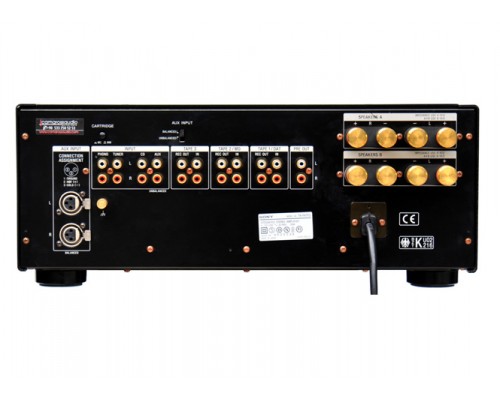

TA - FA 7 ES имеет симметричный входной разъем типа XLR. С помощью этого входа можно одновременно передавать аудиосигналы с положительной и отрицательной фазой, подавляя шумовую составляющую, смешанную в системе передачи.
Кроме того, модуль с металлическим сердечником рассматривается как входная цепь баланса. На этой плате термостойкая изоляционная обработка применяется к металлическому сердечнику из алюминиевого сплава (металлическая подложка) с превосходной теплопроводностью, формируется медная схема, и здесь применяется метод поверхностного монтажа деталей. Я делаю. Это уменьшает точки контакта за счет удаления подводящих проводов деталей и поддерживает чистоту сигнала при стабильной передаче.

Независимый алюминиевый большой теплоотвод несут в каждом канале. В результате сохраняется лево-правый баланс внутренней температуры шасси и достигаются хорошие разделительные свойства.
Также у TA - FA 7 ES этот радиатор фторирован для подавления резонанса самого радиатора, снижения вибрации внутри корпуса.

Шасси FB принимается как структура шасси. В шасси FB используются металлические материалы достаточной прочности и толщины, а все шасси прочно выполнено в виде единой коробки. Кроме того, каркас, окружающий внешний периметр, и балки, проходящие спереди и сзади и слева и справа, имеют разные формы и размеры соответственно и соединяются винтами. Это приводит к сочетанию рам и балок с различными режимами вибрации, поэтому вибрации внутри и снаружи шасси могут быть значительно снижены.

Кроме того, за счет крепления секции источника питания и радиатора к опорной балке в средней секции обеспечивается хорошая балансировка веса и прочность.

Эксцентриковый изолятор считается изолятором. В этом изоляторе путем смещения отверстия под винт от центра изменяется фаза вибрации, передаваемой на винт со всех сторон, и взаимно компенсируется вибрация, передаваемая на шасси. Учитывая качество звука прототипа, диаметр уменьшен до 50 мм, что меньше, чем раньше.
Кроме того, TA - FA 7 ES изготовлен из чугуна.

Для уровня звука используется высококачественная звуковая мощность с низким сопротивлением искажениям и немагнитной позолоченной скользящей щеткой.

В выходном каскаде используется линейная система Super Legato, которая уменьшает коммутационные искажения и кроссоверные искажения, а также снижает искажения даже на уровне воспроизведения фактического использования.

Используется внутренний фонокорректор на полевых транзисторах с низким уровнем шума.

Фильтр ES используется для предотвращения звуковых помех от линии переменного тока.
